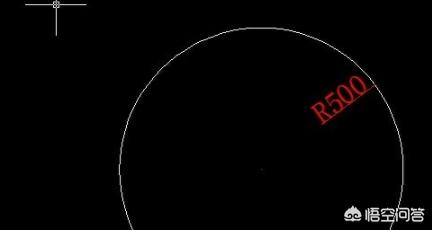

CAD图缩放后保持标注的尺寸不变的方法如下:

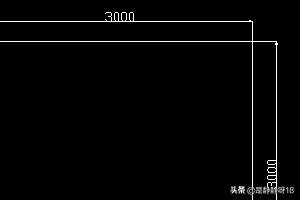

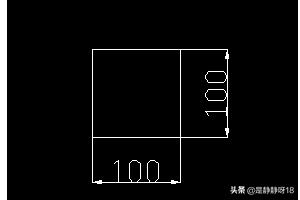

1、如果将3000*3000的矩形缩小0.5倍,则会变成1500*1500。若想要保持标注的尺寸不变,则需要修改标注样式。首先输入快捷键D,弹出以下对话框,如下图所示。

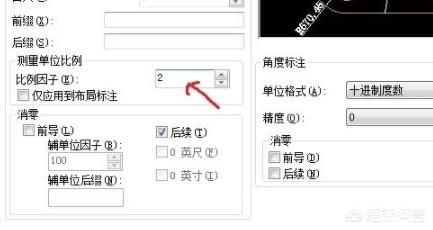

2、选择右边修改,在弹出界面中点击主单位栏,将测量单位比例由1改为2,如图所示。
3、点击确定,则矩阵缩小0.5倍,其标注的尺寸保持不变,如图所示。
4、如果是将矩阵放大2倍,则只需要以同样的方式,将测量单位比例改为0.5即可,如图所示。
匿名回答于2020-07-10 20:30:43
CAD中把图形缩小,但保持标注的尺寸不变的步骤如下:
1、打开已经做好的CAD图,全选(包括标注),进行缩放。
2、记住自己缩放的比例因子,就是缩小了一半的CAD图,你会发现其中的标注也跟着缩小了一倍。
3、随后打开标注样式,点击想对应的标注标注样式,点击“修改”。

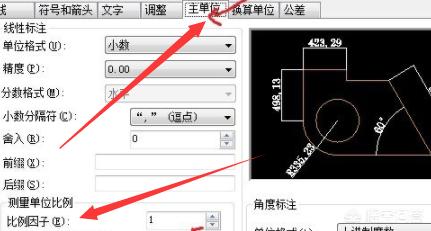

4、进入“主单位”这一栏,修改了“测量单位比例”下的“比例因子”。

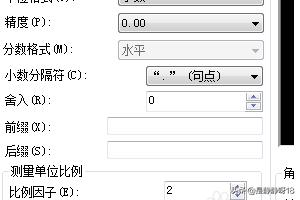

5、把默认的比例因子“1”修改成前面缩放比例因子的倒数,如图输入1/0.5,即输入“2”。随后点击确定。
6、随后就会发现,自己的图已经缩放到了自己想要的大小,但是其标注的大小又回复到最初的大小。这样就解决了CAD中把图形缩小并保持标注的尺寸不变的问题了。
匿名回答于2020-08-12 00:41:55
可以通过以下方法将CAD中的图纸进行缩放,但是标注的尺寸不跟着变化,具体的步骤如下:

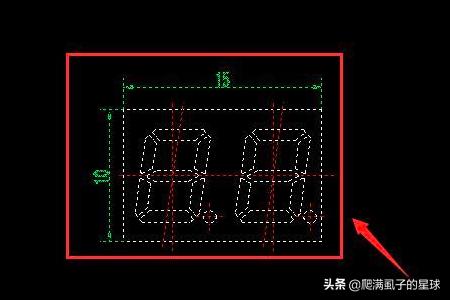

1、打开电脑中需要更改的CAD图纸,然后鼠标左键选中所有需要变更的图纸,注意要连标注一起选中:

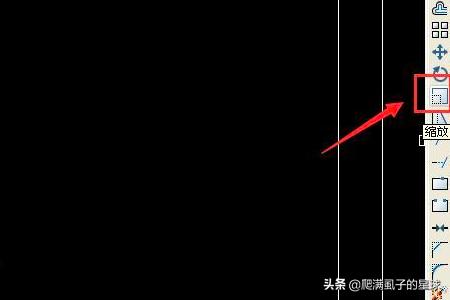

2、选中后找到右边工具栏中的缩放选项,如下图:

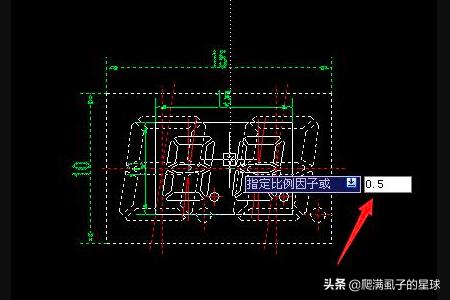

3、点击后会要求选择缩放的基点,随意点击屏幕中的一个点即可,然后会提示输入比例因子,也就是在原来的基础上缩放多少倍,这里输入0.5,然后点击回车确认:

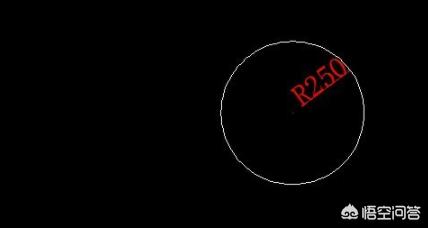

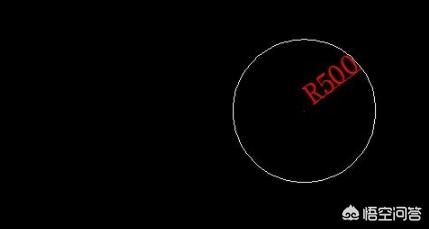

4、确认后图纸中的标注也会跟着改变,分别由原来的10*15改成了5*7.5:

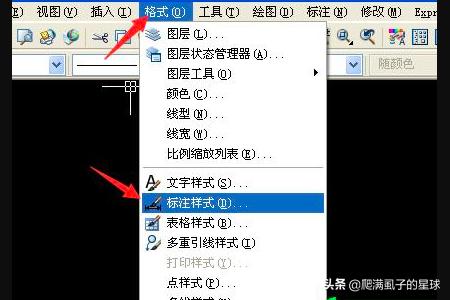

5、这时候点击上面工具栏中的“格式”,然后选择“标注样式”:

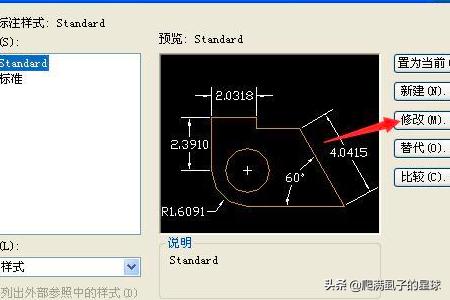

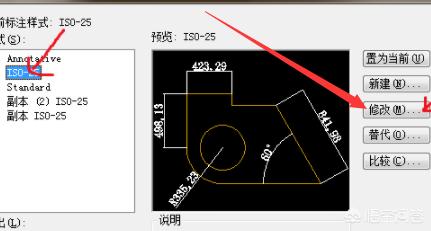

6、在打开的样式管理器中点击右边的“修改”:

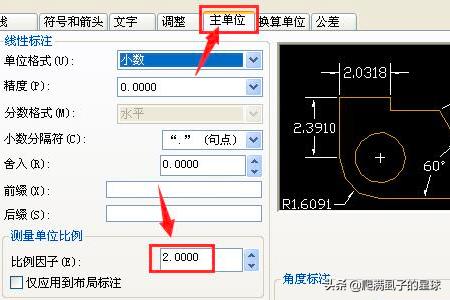

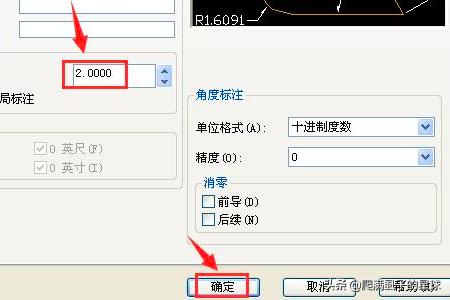

7、在打开的页面中找到“主单位”,在下面的比例因子改为2,然后点击确定即可:
匿名回答于2020-08-18 06:14:12
