管径:(并不是管子的实际外径和内径的口径,而是外径与内径的平均值,称平均内径)
(1)2分管:8mm;
(2)3分管:10mm;
(3)4分管:15mm;
(4)5分管没有这种标准系列;
(5)6分管:20mm;
(6)8分管没有这种叫法,(8分=1吋)叫1吋管:25mm;
扩展资料:
因为单位有公制(mm)及英制(inch)的区分,所以有下列的称呼方法。
1. 以公制(mm)为基准,称 DN (metric unit)
2. 以英制(inch)为基准,称NB(inch unit)
3. DN (nominal diameter) ,NB (nominal bore) ,OD (outside diameter)
4. 【例】 镀锌钢管DN50,sch 20 ,镀锌钢管NB2”,sch 20

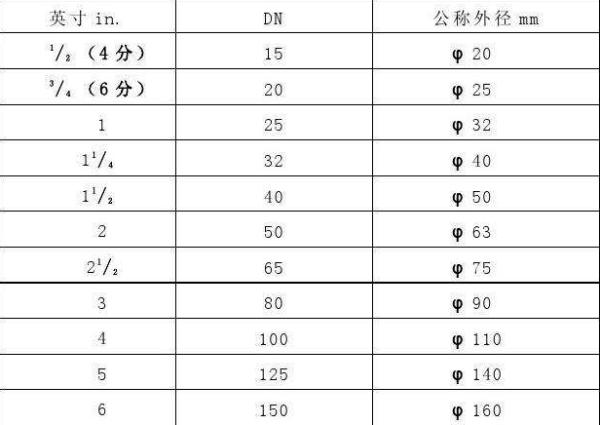

5. 外径与DN,NB的关系如下:
匿名回答于2024-05-13 15:43:23
换算如下:1分=1/8英寸=DN6,2分=1/4英寸=DN8,3分=3/8英寸=DN10,4分=1/2英寸=DN15,6分=3/4英寸=DN20,8分= 1 英寸=DN25。
定义DN:用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN 和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径(用mm 表示)等特征尺寸直接相关。注 1:除在相关标准中另有规定,字母DN 后面的数字不代表测量值,也不能用于计算目的。、
匿名回答于2024-04-27 03:38:40
3分管是DN10,4分管是DN15,5分管是DN18,6分管是DN20,8分管是DN22。这个外径18mm的是属于DN12的;这个正常说的吋是1吋约2.53厘米的,所以DN15的就是4分管,也就是外径21.25的,6分的也就是DN20的,外径26.75,1吋的是DN25的,外径33.5mm。
匿名回答于2024-05-01 21:37:42
